Как смонтировать приточно-вытяжную вентиляцию с рекуператором в готовом доме: пошаговая инструкция по трассам и выводам
Смонтировать приточно-вытяжную вентиляцию с рекуператором в готовом доме реально без капитального ремонта, если использовать запотолочное пространство, гипсокартонные короба или аккуратные наружные проходы. Ключевое решение — сначала составить аксонометрическую схему трасс с длинами и расходами, затем подобрать рекуператор по напору и уровню шума, и только после этого сверлить отверстия. Такой порядок исключает переделки и позволяет уложиться в 2–4 дня работ для дома площадью до 150 м².
Что можно и нельзя сделать в готовом доме: ограничения и варианты трасс
В эксплуатируемом доме главное ограничение — чистая отделка. Поэтому трассы прокладывают в запотолочном зазоре (если есть 80–150 мм), в гипсокартонном коробе по периметру комнат или открыто в декоративном боксе. Скрытая прокладка в запотолочном пространстве — оптимальна для второго этажа с подшивным потолком; на первом этаже чаще используют короба.
Нельзя вести воздуховоды через несущие балки без расчёта и согласования, через мокрые зоны (санузлы, душевые) и через дымоходы. Проход через несущую стену или перекрытие допускается только в гильзе и с проектной оговоркой. Если высота потолков не позволяет спрятать сеть, разумнее рассмотреть децентрализованные рекуператоры для каждой комнаты.
- Скрытая в запотолочном пространстве: минимум видимых элементов, но требует доступа для обслуживания.
- Гипсокартонный короб: компромисс для первого этажа, скрывает магистрали и шумоглушители.
- Открытый декоративный бокс: быстрый монтаж, но занимает полезную высоту.
- Децентрализованные рекуператоры: когда централизованная схема невозможна без вскрытия отделки.
Подбор рекуператора и расчёт воздухообмена под существующие помещения
Расчёт ведут по нормативному воздухообмену: для жилых комнат — по кратности или по количеству людей, для кухни, санузлов и технических помещений — по вытяжке. Итоговая производительность рекуператора должна покрывать больший из расходов притока и вытяжки с запасом 15–20%. Напор вентилятора подбирают по сумме потерь давления в трассе: чем длиннее и извилистее сеть, тем выше требуемый напор.
Для готового дома критичны типоразмер и уровень шума. Пластинчатый рекуператор проще и дешевле, но требует защиты от обмерзания; роторный возвращает влагу и устойчив к морозу, но имеет подвижные части; энтальпийный сохраняет комфортную влажность зимой. Уровень шума на решётке не должен превышать 25–30 дБА в спальнях и 35 дБА в общих зонах.
| Помещение | Ориентир по воздухообмену | Особенность |
|---|---|---|
| Спальня | По людям или кратности | Приоритет тишины |
| Кухня | По вытяжке | Не объединять с притоком |
| Санузел | По вытяжке | Отдельный канал |
| Техпомещение | По кратности | Место под рекуператор |
Точные значения воздухообмена и потерь давления берите из действующих СП и технических карт оборудования — они могут отличаться для конкретного проекта.

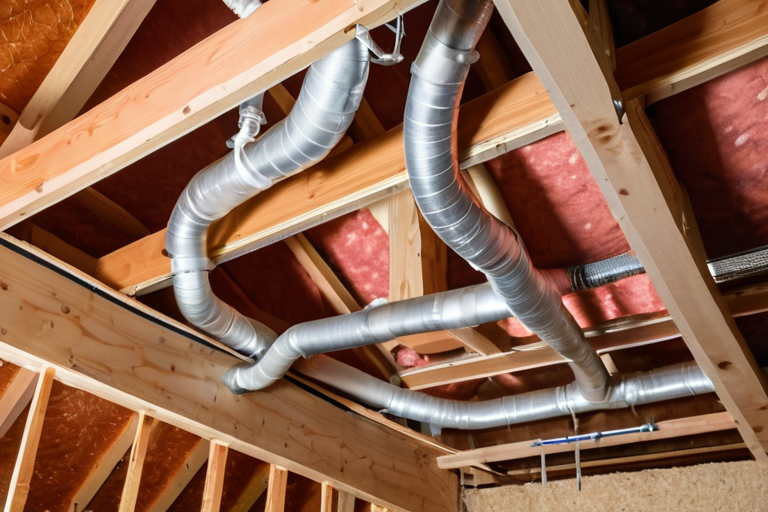

Разводка воздуховодов по дому: схема, материалы, крепление
Начните с аксонометрической схемы: нанесите рекуператор, все решётки, длины участков и местные сопротивления (повороты, тройники, переходы). Для готового дома предпочтительна коллекторная (лучевая) схема: от распределительного коллектора к каждой комнате идёт отдельная гибкая трасса. Это упрощает балансировку и снижает шум.
Материалы: гибкие воздуховоды удобны для обхода препятствий, полугибкие сохраняют форму и меньше шумят, жёсткие — для магистралей с высокими расходами. Крепление к потолку или стенам выполняют хомутами с шагом не более 1 м, в местах поворотов — чаще. Обязательна виброразвязка рекуператора и шумоглушители перед спальнями.
- Коллекторная схема: проще балансировка, меньше шума, больше воздуховодов.
- Тройниковая схема: экономия материала, но сложнее настройка и выше риск перетоков.
- Тепло- и шумоизоляция магистралей: обязательна для улицы и неотапливаемых зон.
- Шумоглушители: устанавливайте до разветвления на спальни.

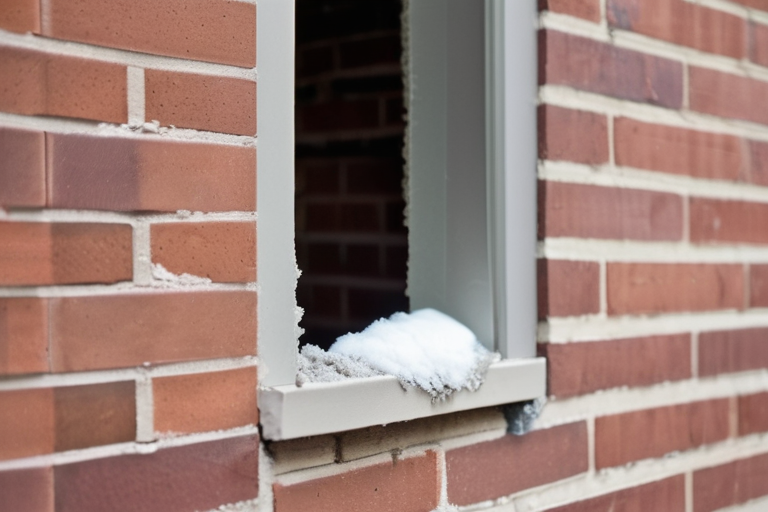

Пробивка отверстий и вывод притока через стену
Это самый рискованный этап. Место вывода притока выбирайте не ближе 1,5–2 м от окон, вытяжек, газовых котлов и соседних приточных решёток. До сверления проверьте скрытые коммуникации: электрику, водопровод, газ. Для прохода через стену используйте коронку соответствующего диаметра, а сам воздуховод прокладывайте с уклоном наружу для отвода конденсата.
Проход герметизируют гильзой и монтажной пеной с УФ-защитой. Снаружи ставят решётку с козырьком и сеткой от насекомых. Через перекрытие воздуховод проходит в гильзе с огнезащитой и шумоизоляцией. Если стена несущая, сверление допустимо только по проекту и после согласования.
Внимание: работы по сверлению несущих конструкций и подключению к электрике выполняйте только при наличии проекта и с привлечением квалифицированного специалиста.

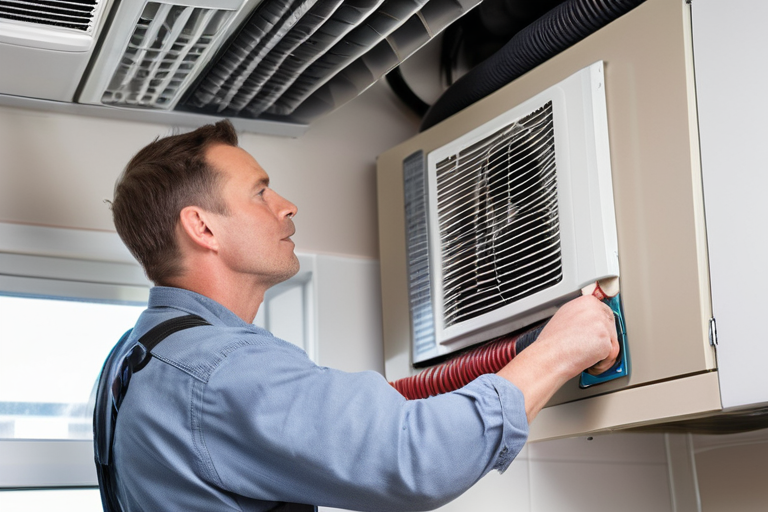

Установка рекуператора и подключение своими руками
Рекуператор размещают в тёплом контуре — техпомещение, коридор, гардеробная — с доступом для замены фильтров. Корпус ставят на виброопоры, выравнивают и крепят к стене или потолку. Подключение четырёх патрубков: приток с улицы, вытяжка на улицу, приток в дом, вытяжка из дома. Перепутать их нельзя — это приведёт к рециркуляции загрязнённого воздуха.
Конденсатоотвод организуют с уклоном в дренаж или накопитель. Электроподключение — отдельная линия с автоматом и УЗО; низковольтная автоматика подключается по схеме производителя. Датчики, пульт и Wi-Fi-модуль монтируются согласно инструкции.
- Проверьте маркировку патрубков до подключения.
- Обеспечьте уклон дренажной трубки не менее 1–2 см на метр.
- Не подключайте рекуператор к существующей розеточной группе.
Балансировка, пусконаладка и проверка после монтажа
После сборки измерьте расходы анемометром на каждой решётке. Добейтесь примерного равенства притока и вытяжки, регулируя заслонки или настройки вентилятора. Проверьте перепад давления и отсутствие обратной тяги в санузлах и на кухне. Устраните свисты и вибрации, при необходимости добавьте шумоглушители или виброопоры.
Настройте расписание и режим рекуперации: зимой — защита от обмерзания, летом — ночное охлаждение. Проверьте работу датчиков влажности и CO₂, если они установлены.
Типовые ошибки, обслуживание и стоимость работ
Частые ошибки: заниженный диаметр воздуховодов, лишние повороты, отсутствие уклонов дренажа, экономия на шумоглушителях. Зимой возможно обмерзание рекуператора и конденсата — предусмотрите защиту. Регламент обслуживания: замена фильтров каждые 3–6 месяцев, чистка теплообменника раз в год, проверка дренажа перед отопительным сезоном.
Ориентировочная стоимость материалов и работ в 2026 году зависит от региона и сложности трасс; уточняйте у поставщиков. Самостоятельно реально выполнить трассировку, сборку воздуховодов и монтаж корпуса; электроподключение и проход через несущие конструкции лучше доверить специалистам.
Вопросы читателей
Можно ли смонтировать вентиляцию с рекуператором без вскрытия потолка?
Да, если использовать гипсокартонные короба или открытые декоративные боксы. В запотолочном пространстве прокладка возможна только при наличии съёмных панелей или достаточного зазора.
Какой диаметр воздуховодов выбрать для готового дома?
Диаметр подбирают по расходу и скорости потока: в магистралях — не выше 4–5 м/с, в ответвлениях — 2–3 м/с. Точный расчёт делают по аэродинамическим таблицам.
Нужно ли утеплять воздуховоды на улице?
Да, участки на улице и в неотапливаемых зонах обязательно утепляют, иначе возможна конденсация влаги и потеря тепла.
Как часто менять фильтры в рекуператоре?
Обычно каждые 3–6 месяцев в зависимости от запылённости. Точный регламент указан в инструкции производителя.
