Как проверить пароизоляцию в углу стыка стен тепловизором и влагомером: пошаговая диагностика

Проверка пароизоляции тепловизором в углах стыков стен выполняется в два этапа: сначала на прогретой стене ищут аномально холодные зоны, затем влагомером подтверждают в них повышенную влажность. Совпадение холодной зоны и влажного пятна в углу с высокой вероятностью указывает на разрыв пароизоляционного слоя. Диагностику проводят при перепаде температур не менее 10–15 °C, без прямого солнца и сквозняков.

Подготовка к диагностике: инструменты, условия и меры безопасности

Достоверность результата зависит не от цены прибора, а от корректных условий съемки и правильной настройки. Тепловизор фиксирует разницу температур на поверхности, но не «видит» сам пароизоляционный слой. Влагомер показывает влажность материала, но не источник влаги. Только совместные данные позволяют отличить дефект пароизоляции от мостика холода, сквозняка или поверхностного конденсата.

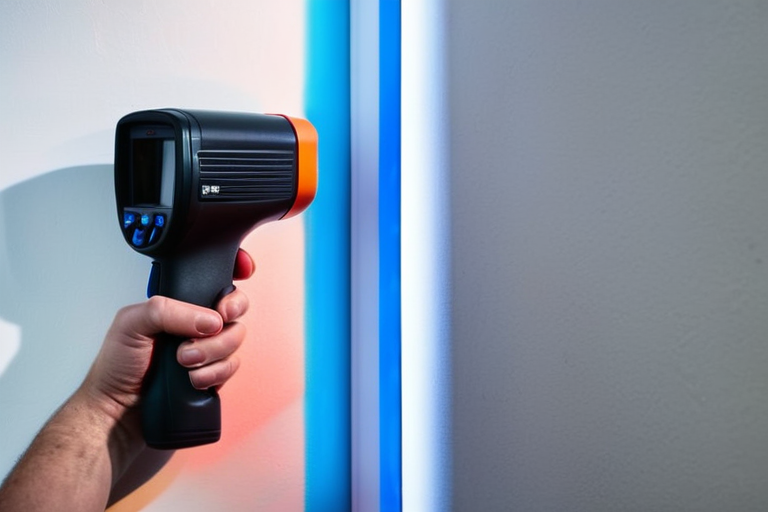

Выбор тепловизора

• Разрешение матрицы: для обследования углов и стыков достаточно 160×120 или 206×156; при разрешении ниже 80×80 мелкие дефекты в углу размываются.
• Температурная чувствительность (NETD): чем ниже значение, тем лучше видны слабые перепады. Для строительной диагностики ориентируйтесь на NETD не выше 0,05–0,06 °C.
• Диапазон измерений: бытовые модели обычно работают от –20 до +250 °C, что перекрывает задачи диагностики ограждающих конструкций.
• Настройки: отключите автоматическую смену диапазона, зафиксируйте ручной диапазон по самой холодной и самой теплой точке стены, иначе цвета будут «плавать».

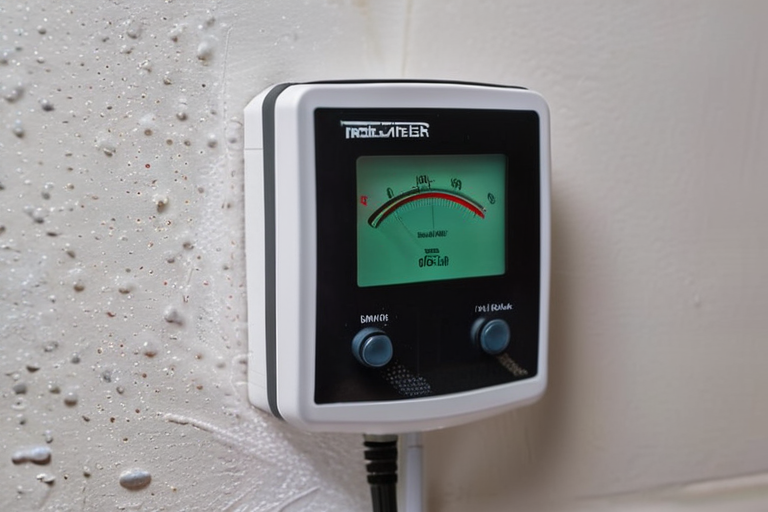

Выбор влагомера

• Контактный игольчатый: дает числовые значения в процентах по массе для дерева, гипсокартона, штукатурки, но оставляет следы проколов.
• Бесконтактный (диэлектрический): удобен для предварительного сканирования без повреждения отделки, но чувствителен к плотности материала, металлическим включениям и толщине покрытия.
• Поправка на материал: перед замерами установите в приборе группу материала или таблицу пересчета. Без калибровки под конкретный материал абсолютные значения недостоверны.

Условия для точной проверки

Оптимальное время — отопительный сезон или период, когда внутри стабильно тепло, а снаружи холодно. Перепад между внутренним воздухом и температурой стены должен быть не менее 10–15 °C. Прямое солнечное излучение, недавно включенные обогреватели, открытые окна и работающая вытяжка искажают тепловую картину. Уберите мебель и шторы от углов минимум на 30–50 см, чтобы поверхность свободно отдавала тепло.

Меры безопасности

Работайте в перчатках и защитных очках, особенно при вскрытии отделки. Не касайтесь иглами влагомера оголенных проводов и труб. Перед любыми работами в углу убедитесь, что рядом нет скрытой электропроводки и коммуникаций. При подъеме на стремянку используйте устойчивую опору и не тянитесь к дальнему углу с риском потери равновесия.

Калибровка приборов

Проверьте тепловизор на однородной поверхности: наведите на стену без дефектов и убедитесь, что показания стабильны. Влагомер протестируйте на заведомо сухом и заведомо влажном образце того же материала, что и стена. Если прибор имеет функцию самокалибровки, выполните ее по инструкции производителя.

Шаг 1: Визуальный осмотр и тепловизионная съемка углов стыка стен

Сначала осмотрите угол глазами: трещины, отслоения, темные пятна, следы плесени и разошедшиеся стыки уже указывают на проблемы. Затем переходите к тепловизору. Держите прибор перпендикулярно стене, на расстоянии 0,5–1,5 м от угла. Медленно перемещайте камеру вдоль вертикали и горизонтали, задерживаясь в углу на 3–5 секунд для стабилизации кадра.

На экране холодные зоны отображаются синими и фиолетовыми оттенками, теплые — желтыми и красными. В углу стыка стен температура обычно ниже, чем в центре стены, из-за геометрии и возможного мостика холода. Ваша задача — найти локальную зону, которая выбивается из этого фона: резкое понижение температуры, «язык» холода, спускающийся по стыку, или холодное пятно неправильной формы.

Сравните показания в трех точках: непосредственно в углу, на 10–15 см от угла по каждой стене и на контрольном участке в 1 м от угла. Разница более 2–3 °C в пользу угла требует дальнейшей проверки. Если холодная зона повторяется на противоположной стене или симметрично с обеих сторон угла, это может быть мостик холода, а не разрыв пароизоляции.

Типичные тепловые паттерны при разрыве пароизоляции: узкая холодная полоса вдоль стыка, локальное пятно у потолка или пола, «языки» холода, расходящиеся от угла. При дефекте утепления картина более размытая и занимает большую площадь. При сквозняке холодная зона часто имеет четкие границы и меняется при открытии дверей.

Шаг 2: Измерение влажности влагомером в проблемных зонах

Влагомером проверяют те же точки, где тепловизор показал аномалию. Для гипсокартона, штукатурки и дерева используйте соответствующий режим прибора. Если влагомер игольчатый, вводите иглы на глубину 5–10 мм, но не глубже, чем позволяет отделка, чтобы не повредить пароизоляцию. Бесконтактным прибором прижимайте датчик к поверхности без сильного нажима.

Точки замера:

• непосредственно в углу стыка стен;
• на стыке стены и потолка или пола;
• на 10–15 см от угла по каждой стене;
• контрольная точка в 1 м от угла на сухом участке.

Сравните показания. Если в углу влажность заметно выше фоновой, это подтверждает накопление влаги. Критические значения зависят от материала и прибора: для дерева ориентир — выше 20% по массе, для гипсокартона — выше 1% по шкале влагомера, для бетона и штукатурки — выше 4–5%. Точные пороги уточняйте в инструкции к прибору и в технической карте материала.

Ложные показания возникают из-за поверхностной влаги после уборки, металлических уголков, гвоздей, труб и плотных включений. Перед замером протрите поверхность сухой салфеткой и подождите 10–15 минут. Если влагомер реагирует на металл, сместите точку замера на 2–3 см.

Шаг 3: Комбинированный анализ и локализация разрыва пароизоляции

Главный признак разрыва пароизоляции — совпадение холодной зоны на тепловизоре с зоной повышенной влажности в том же месте. Если холодно, но сухо, вероятнее мостик холода или недостаток утепления. Если влажно, но температура в норме, ищите источник влаги: протечку, конденсат на трубе, нарушение вентиляции.

Проверьте стыки пароизоляции в углах: примыкание к стенам, потолку, окнам, дверным проемам. Именно в углах чаще всего остаются незагерметизированные нахлесты, разрывы у крепежа и места, где пленка не проклеена. Если есть доступ к конструкции, осмотрите пароизоляционный слой визуально. Для скрытых полостей используйте эндоскоп.

Дополнительно проверьте утечки воздуха анемометром или дымом: при разрыве пароизоляции часто есть и инфильтрация. Документируйте результаты: фото тепловизора с температурой, показания влагомера, схема углов с отметками проблемных зон. Это поможет при ремонте и повторной проверке.

Шаг 4: Устранение обнаруженных дефектов и контрольная проверка

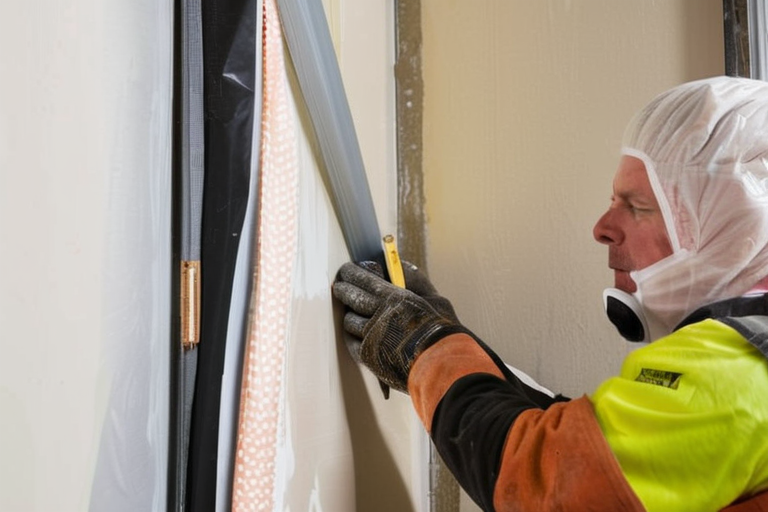

Ремонт зависит от доступа к пароизоляции. Если отделка вскрыта, восстановите целостность слоя: уложите нахлест не менее 10–15 см, проклейте стыки бутиловой лентой или специальным клеевым составом, герметизируйте примыкания к стенам, потолку и окнам. Используйте пароизоляционные мембраны и ленты, разрешенные производителем для вашей конструкции.

Если отделка не вскрыта, локальный ремонт возможен только при доступе через люк, розетку или вскрытие небольшого участка. Не пытайтесь загерметизировать пароизоляцию через толщу стены без доступа к слою — это не даст результата.

После ремонта выдержите 24–48 часов при стабильном отоплении, затем повторите тепловизионную съемку и замеры влагомером. Критерий успеха: температура в углу выровнялась с соседними участками, влажность вернулась к фоновым значениям. Если через 48 часов влажность остается высокой, проверьте вентиляцию и возможные протечки.

Типичные ошибки и ограничения метода диагностики

Тепловизор и влагомер — инструменты скрининга, а не абсолютного доказательства. Ошибки возникают из-за солнечной радиации, ветра, открытых окон, работающих обогревателей. Металлические каркасы, трубы и электропроводка дают ложные тепловые аномалии. Влагомер может завышать показания из-за поверхностной влаги или металлических включений.

Не делайте вывод по одному прибору. Комбинированный анализ снижает риск ошибки, но при сложных конструкциях, многослойных стенах и спорных результатах привлекайте профессионального аудитора с поверенным оборудованием.

Вопрос: Можно ли проверить пароизоляцию только тепловизором?

Нет. Тепловизор показывает температурные аномалии, но не подтверждает влажность. Без влагомера легко спутать разрыв пароизоляции с мостиком холода или сквозняком.

Вопрос: Какая влажность считается критической в углу?

Порог зависит от материала и прибора: для дерева — выше 20% по массе, для гипсокартона — выше 1% по шкале влагомера, для бетона и штукатурки — выше 4–5%. Точные значения берите из инструкции к прибору.

Вопрос: Что делать, если тепловизор показывает холод, а влагомер — сухо?

Скорее всего, это мостик холода или недостаток утепления, а не разрыв пароизоляции. Проверьте конструкцию, утепление и герметичность стыков.

Вопрос: Когда нужен профессиональный аудитор?

Если результаты противоречивы, нет доступа к пароизоляционному слою, конструкция многослойная или требуется официальное заключение для строительной экспертизы.
