Редуктор давления воды в системе отопления: защита от гидроударов и гарантия долгой службы оборудования

Стабильная и безопасная работа системы отопления зависит от множества факторов, и один из ключевых — контроль давления теплоносителя. Здесь на первый план выходит незаметный, но критически важный элемент — редуктор давления воды. Это устройство не только продлевает жизнь дорогостоящему оборудованию, но и предотвращает аварийные ситуации. Разберемся, как он устроен и почему его наличие в контуре отопления обязательно.

Зачем редуктор нужен в системе отопления?

Основная задача — защита. Он оберегает элементы системы от разрушительного воздействия избыточного давления и его скачков (гидроударов), которые могут возникнуть при нештатной работе насосного оборудования или из-за температурного расширения теплоносителя.

• Продление срока службы: Котел, радиаторы, расширительный бак, циркуляционный насос, запорная арматура работают в щадящем режиме.
• Предотвращение протечек: Уменьшается нагрузка на соединения, прокладки и теплообменник котла.
• Экономия и безопасность: Снижается риск аварийных ситуаций, ведущих к дорогостоящему ремонту и затоплению.
• Стабильность работы: Обеспечивается постоянный расчетный расход теплоносителя, что улучшает теплоотдачу и комфорт.

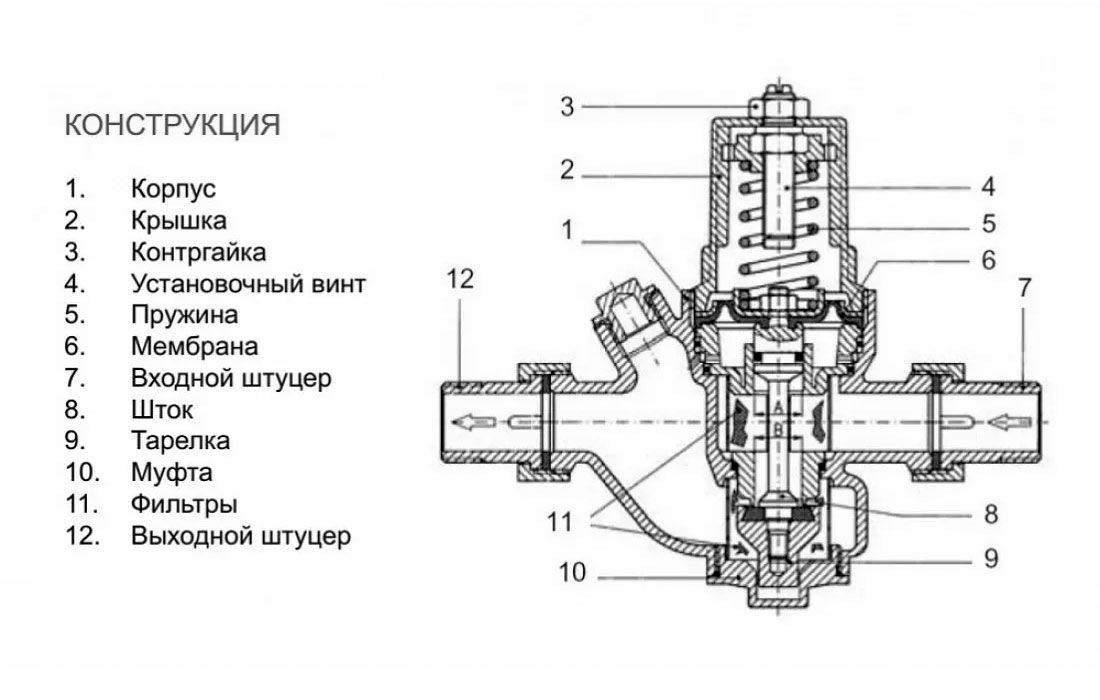

Устройство редуктора давления воды

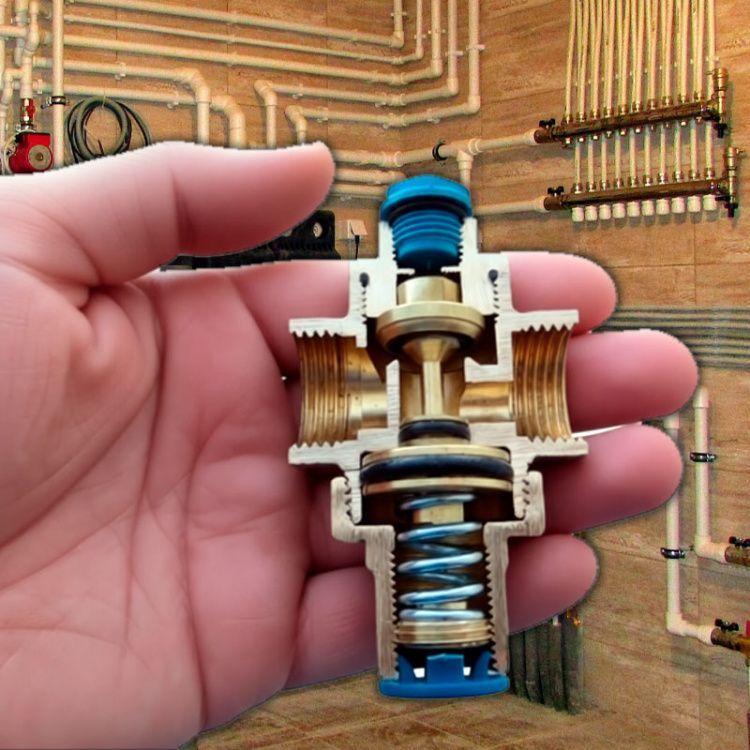

Конструктивно бытовой редуктор (редукционный клапан) — это компактный латунный или никелированный корпус, внутри которого расположены основные рабочие элементы:

• Подпружиненная мембрана (диафрагма): главный силовой элемент, чувствительный к изменению давления.
• Регулировочная пружина: создает усилие, противодействующее давлению воды.
• Запорный клапан (тарелка) с уплотнением: непосредственно перекрывает или открывает проточное сечение.
• Регулировочный винт: позволяет настраивать выходное давление.
• Два патрубка: входной (подключается к источнику давления) и выходной.
• Штуцеры для манометров (не на всех моделях): для визуального контроля давления.

Принцип работы: просто и эффективно

Принцип действия основан на уравновешивании сил. Выходное давление, воздействуя на мембрану, стремится закрыть клапан. Пружина, сжатая регулировочным винтом, оказывает противодействие, стремясь его открыть. При падении давления после клапана (например, при открытии крана в системе) пружина выпрямляется и приоткрывает проход, увеличивая поток. При повышении давления — мембрана давит на клапан, сужая проход. Так достигается автоматическое поддержание давления на заданном пользователем уровне.

Как регулировать редуктор давления?

1. Убедитесь, что манометры установлены до и после редуктора (или используйте переносной для замера).
2. Найдите регулировочный винт (обычно под шестигранник или с пластиковой рукояткой).
3. Для повышения выходного давления вращайте винт по часовой стрелке.
4. Для понижения — вращайте против часовой стрелки.
5. Совершайте плавные обороты (пол-оборота, оборот), каждый раз давая системе стабилизироваться (20-30 секунд) и сверяясь с показаниями манометра.
6. После достижения нужного значения (рекомендованного производителем котла) работу можно считать завершенной.

Как выбрать редуктор для системы отопления?

При подборе обратите внимание на несколько ключевых параметров:

1. Диапазон регулировки давления (например, 1-5,5 бар). Он должен покрывать требуемое для вашей системы значение (обычно 1,5-3 бар для частных домов).
2. Присоединительный размер (резьба): DN15 (1/2″), DN20 (3/4″) и т.д. — должен соответствовать трубопроводу.
3. Рабочая температура. Для отопления необходим редуктор, рассчитанный на температуру до 110-130 o C, а не на холодную воду.
4. Пропускная способность (Kvs). Должна быть достаточной для расхода теплоносителя в вашем контуре.
5. Наличие манометра — очень удобно для точной настройки и контроля.
6. Качество изготовления и бренд. Доверяйте проверенным производителям котельного оборудования.

Редуктор давления — это не просто «железка» в трубопроводе, а полноценная страховка для вашей системы отопления. Правильно подобранный и установленный регулятор обеспечит бесшумную, эффективную и, главное, долговечную работу всего котельного оборудования, избавив вас от лишних хлопот и непредвиденных расходов.

Инвестиция в качественную арматуру — это инвестиция в тепло и безопасность вашего дома.
