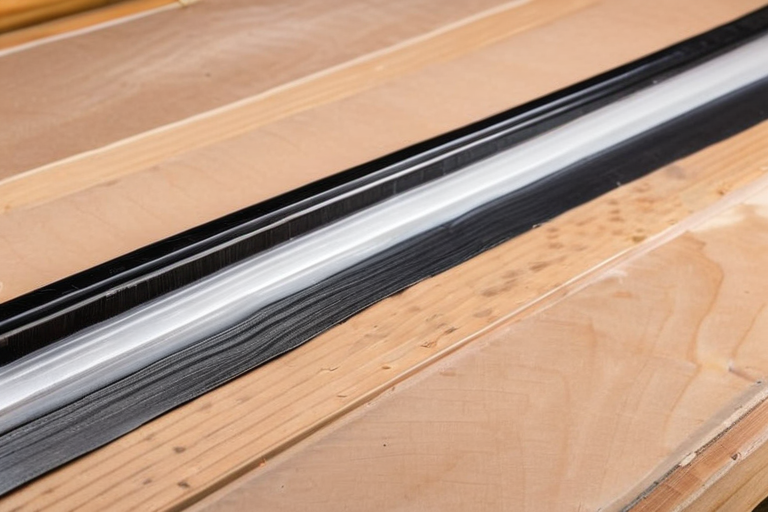

Усиление стойки каркаса с трещиной углеродной лентой: пошаговая инструкция и оценка применимости

Усиление стойки углеродной лентой допустимо, если трещина продольная, не сквозная, занимает не более 1/3 сечения, нет гнили и поражения насекомыми, а сама стойка не работает на критическое сжатие с изгибом. В этом случае лента берёт на себя растягивающие усилия и тормозит раскрытие трещины. Если трещина сквозная, волокна древесины разорваны или есть биопоражение, ремонт лентой недопустим — нужна замена стойки или проектное усиление.

Когда углеродная лента действительно усилит трещину в стойке каркаса

Углеволокно для усиления стойки эффективно там, где нужно добавить прочность на растяжение и остановить развитие трещины, а не восстановить утраченное сечение целиком. Лента работает в паре с эпоксидным клеем и включается в работу после раскрытия трещины, перераспределяя усилие.

Сначала определите тип трещины. Продольная трещина идёт вдоль волокон и часто вызвана усушкой — она менее опасна, если не выходит на торец и не расслаивает стойку. Поперечная трещина пересекает волокна и опаснее, потому что древесина плохо работает на растяжение поперёк волокон. Сквозная трещина разделяет стойку на части — это уже не ремонт лентой, а замена или серьёзное усиление по проекту.

Критерии применимости:

• трещина продольная, не сквозная, раскрытие стабильно и не увеличивается;
• глубина не более 1/3 сечения стойки, без выхода на противоположную грань;
• древесина сухая, без гнили, плесени, грибка и следов насекомых;
• стойка не является сжато-изогнутым элементом с критической нагрузкой от вышележащих конструкций;
• влажность древесины в диапазоне 8–18%.

Когда углеволокно не поможет: сквозная трещина, разрыв волокон, гниль, поражение грибком, потеря сечения более 1/3, трещина в зоне сопряжения с ригелем или в несущей стойке под расчётной нагрузкой. В этих случаях рассматривают замену стойки, деревянные накладки, металлические хомуты, эпоксидную инъекцию или проектное усиление по расчёту.

Нормативная база: СП 64.13330.2017 «Деревянные конструкции» задаёт общие требования к деревянным элементам, а рекомендации по усилению композитными материалами уточняют расчёт и технологию. Если стойка несущая, решение об усилении лучше согласовать с конструктором.

Материалы, инструменты и подготовка стойки к армированию

Армирование стойки лентой требует не только самой ленты, но и правильного клея, подготовки поверхности и фиксации. Экономия на клее или подготовке сводит прочность усиления к нулю.

Что понадобится:

• углеродная лента для дерева: односторонняя или двусторонняя, ширина 50–100 мм, толщина 0,1–0,3 мм;
• двухкомпонентный эпоксидный клей для углеволокна: время жизни и температура применения — по технической карте производителя;
• болгарка или шлифмашинка, наждачная бумага, кисти, валики, шпатели, струбцины или стяжки;
• средства индивидуальной защиты: респиратор, перчатки, очки.

Подготовка поверхности под углеродную ленту: очистить древесину от пыли, грязи и масла, снять фаску по кромкам, обеспылить, обезжирить. Если поверхность рыхлая, её укрепляют грунтовкой, совместимой с эпоксидным клеем. Нельзя клеить на сырую древесину: влага мешает адгезии и снижает прочность шва. Точные пропорции клея, время жизни и время отверждения берутся из инструкции конкретного продукта — универсальных значений нет.

Разметка зоны усиления: длина ленты должна перекрывать трещину не менее чем на 150–200 мм с каждой стороны. Если трещина длинная, лента укладывается с перекрытием стыков не менее 100 мм.

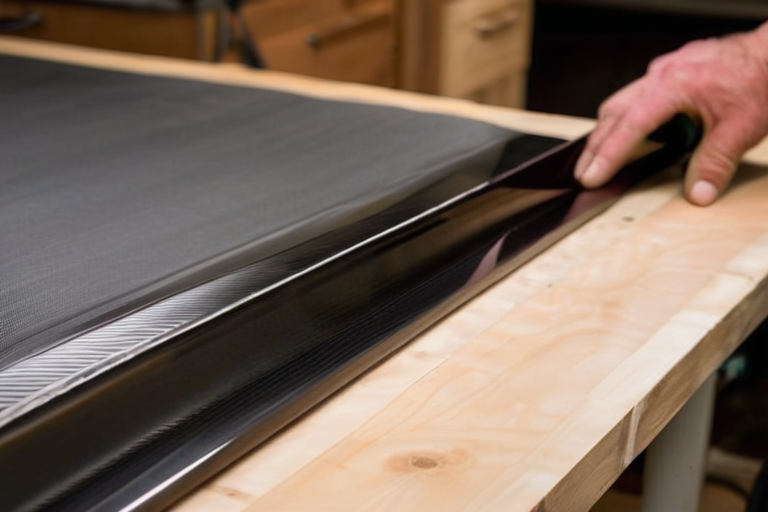

Пошаговая инструкция: наклеивание углеродной ленты на трещину

Последовательность важна: сначала останавливают трещину, затем заполняют её, выравнивают поверхность и только потом клеят ленту. Каждый этап выполняется после высыхания предыдущего.

1. Остановите развитие трещины: засверлите её концы сверлом 3–4 мм, чтобы снять концентрацию напряжений.
2. Разделайте трещину и заполните эпоксидным клеем или шпатлёвкой по дереву, совместимой с эпоксидом.
3. Выровняйте поверхность заподлицо и дайте высохнуть по инструкции.
4. Нарежьте углеродную ленту с запасом по длине, подготовьте клей строго по инструкции.
5. Нанесите первый слой клея на стойку, уложите ленту и прикатайте валиком, удаляя пузырьки воздуха.
6. Нанесите второй слой клея поверх ленты. При необходимости уложите второй слой ленты перпендикулярно первому для перекрёстного армирования.
7. Зафиксируйте струбцинами или стяжками, удалите излишки клея до отверждения.
8. Выдержите до полного отверждения согласно инструкции к клею, затем снимите фиксацию.
9. Проверьте адгезию визуально и простукиванием. При необходимости зачистите и покройте защитным составом.

Не ускоряйте отверждение нагревом, если это не предусмотрено инструкцией. Не нагружайте стойку до полного набора прочности клеевого шва.

Оценка применимости и типичные ошибки при усилении углеволокном

Оценить результат можно визуально и простукиванием: не должно быть отслоений, пустот и признаков раскрытия трещины. Если стойка несущая или трещина вызывает сомнения, нужен расчёт или заключение специалиста.

Типичные ошибки:

• наклейка на грязную, влажную или запылённую поверхность;
• недостаточная длина ленты — перекрытие меньше 150 мм с каждой стороны;
• отсутствие засверливания концов трещины;
• экономия на клее или использование неподходящего состава;
• работа при температуре ниже допустимой по инструкции клея.

Ограничения метода: лента не восстанавливает сечение полностью, плохо работает на сжатие, требует защиты от УФ и механических повреждений. Срок службы усиления зависит от клея и условий эксплуатации; осматривайте зону не реже раза в год.

Защита усиленной стойки и финишная отделка

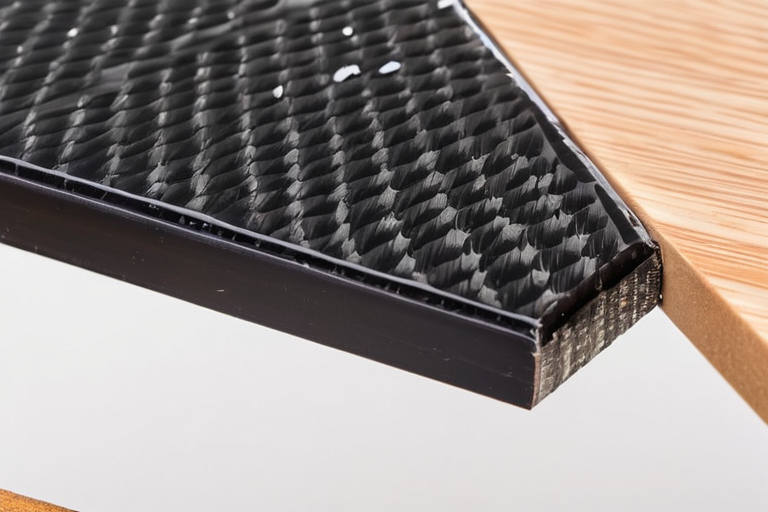

Углеродная лента разрушается под прямыми солнечными лучами, поэтому её обязательно защищают. Варианты: эпоксидная грунтовка, краска, штукатурка, декоративные накладки. Защита от влаги и механических повреждений — гидроизоляция, обшивка, ограничение доступа.

Совместимость с финишной отделкой: шпатлёвка, грунтовка и окрашивание выполняются только после полного отверждения клея и по совместимым составам. После отделки проверьте покрытие на отсутствие отслоений и трещин.

Вопрос: Можно ли усилить углеродной лентой сквозную трещину в стойке?

Нет. Сквозная трещина разделяет сечение, и лента не восстановит его работу. Нужна замена стойки или проектное усиление по расчёту.

Вопрос: Какая влажность древесины допустима перед наклейкой ленты?

Ориентировочно 8–18%. Точный диапазон зависит от клея и условий эксплуатации; смотрите техническую карту.

Вопрос: Нужно ли засверливать концы трещины перед усилением?

Да, это останавливает развитие трещины и снижает концентрацию напряжений. Сверло 3–4 мм, глубина — по ситуации.

Вопрос: Можно ли красить углеродную ленту?

Да, но только после полного отверждения клея и совместимой грунтовкой. Без защиты от УФ лента разрушается.
