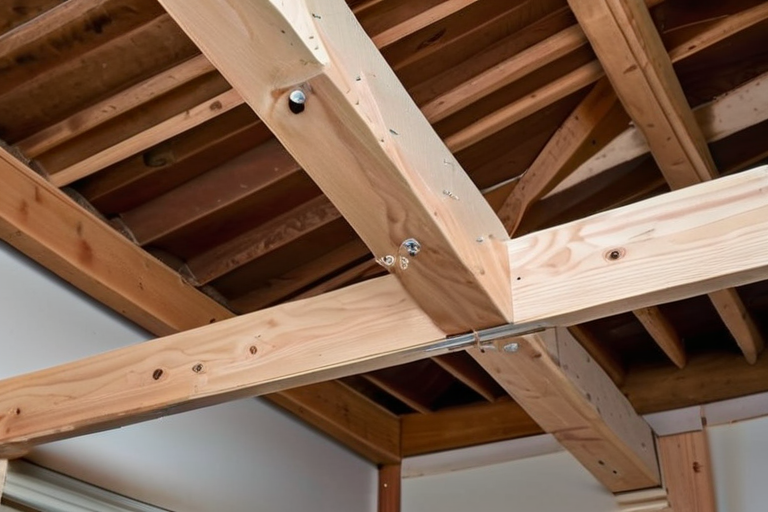

Временные раскосы и распорки для верхней обвязки каркаса: обзор рабочих схем, которые убирают «игру» до монтажа перекрытия
Чтобы убрать «игру» верхней обвязки до монтажа перекрытия, установите диагональные раскосы под углом 45–60° от обвязки к стойкам или временным анкерам с шагом не реже чем через две-три стойки, а на углах добавьте пространственные связи. Это даёт быстрый прирост жёсткости при минимальном расходе доски 25×100 или 50×100. Если пролёт длинный или площадка открыта ветрам, комбинируйте диагональные раскосы с горизонтальными распорками в плоскости стены.
Почему верхняя обвязка каркаса играет при ходьбе: причины и риски до монтажа перекрытия
Подвижность верхней обвязки до укладки балок перекрытия — это не дефект, а следствие того, что каркас ещё не получил верхний диск жёсткости. Перекрытие связывает стойки в единую пространственную систему, а без него каждая стена работает как отдельная рама, склонная к параллелограммному смещению и кручению.
Основные причины «игры»:
- недостаточная жёсткость узлов «стойка — обвязка» из-за податливости гвоздевого или саморезного крепежа;
- отсутствие связей в плоскости самой обвязки — доска работает на изгиб и кручение;
- кручение каркаса при несимметричной нагрузке (ходьба по одному краю, складирование материалов);
- люфт в соединениях нижней обвязки с фундаментом, если анкеровка выполнена с зазорами.
Чем опасна подвижность: смещается геометрия стен, в узлах появляются трещины и смятые волокна, а при укладке перекрытия балки не попадают в проектные гнёзда. В открытых каркасах добавляется ветровая нагрузка, которая раскачивает конструкцию и может привести к потере устойчивости до установки постоянных связей.
До монтажа перекрытия на каркас действуют: собственный вес элементов, вес инструмента и людей на обвязке, ветровое давление и порывы, а также динамические усилия от ходьбы. Все они воспринимаются временными связями, которые снимаются после укладки балок.
Критерии выбора схемы временного раскрепления: пролёт, высота, шаг стоек, ветровая нагрузка
Выбор схемы начинается с оценки того, насколько велика свободная длина обвязки без поперечной поддержки. Чем больше пролёт и шаг стоек, тем выше требуемая жёсткость и тем чаще нужны раскосы. Для шага стоек 600 мм и пролёта до 6 м обычно достаточно диагональных раскосов через две стойки; при шаге 400 мм и пролёте более 8 м потребуется комбинация диагоналей и горизонтальных распорок.
Ветровой район и открытость площадки прямо влияют на схему. На открытом месте или на возвышенности ветер раскачивает каркас, поэтому пространственные связи на углах становятся обязательными, а не опциональными. В застроенном дворе с забором и соседними строениями ветровая составляющая ниже, но «игра» от ходьбы остаётся.
Практические ограничения:
- временные связи не должны нарушать проектные решения и повреждать несущие элементы;
- крепёж подбирается так, чтобы после демонтажа оставались только отверстия, не снижающие несущую способность;
- материалы должны быть доступны и по возможности переиспользуемы;
- схема не должна блокировать проходы и монтаж перекрытия дольше необходимого.
Схема 1: диагональные раскосы от верхней обвязки к стойкам или лагам
Классическая схема: доска крепится одним концом к верхней обвязке, другим — к стойке ниже уровня обвязки или к временному анкеру в грунте. Угол между раскосом и обвязкой 45–60°. Оптимальный шаг — через две-три стойки, то есть примерно каждые 1,2–1,8 м при шаге стоек 600 мм.
Сечение доски: 25×100 мм для лёгких каркасов и умеренных пролётов, 50×100 мм — для длинных пролётов и открытых площадок. Крепёж: гвозди 90–120 мм забиваются под углом, чтобы избежать расщепления, либо конструкционные саморезы. Струбцины используют для временной фиксации перед основным крепежом.
Плюсы: простота, минимум материалов, быстрый монтаж. Минусы: раскосы занимают проходы, мешают подъёму балок перекрытия и требуют демонтажа перед укладкой настила. Эту схему удобно применять на коротких стенах и там, где перекрытие монтируется с края.
Схема 2: горизонтальные распорки и укосины в плоскости обвязки
Здесь связи работают на сдвиг в плоскости стены. Распорки устанавливаются между стойками или вдоль обвязки с фиксацией к каждой стойке, а укосины идут от углов к середине пролёта. Шаг распорок зависит от длины стены: при длине до 6 м — каждые 1,5–2 м, при большей длине — чаще.
Материал: доска 25×100 или 50×100, крепёж — гвозди или саморезы. Важно, чтобы распорка прилегала к стойке всей плоскостью и не работала на изгиб. Укосины от углов ставятся под 45° и соединяют верхнюю обвязку с нижней или с временным анкером.
Плюсы: не мешает ходить по обвязке и не блокирует монтаж перекрытия. Минусы: требует точной подгонки по месту, меньше эффективна против кручения каркаса, чем диагональные раскосы.

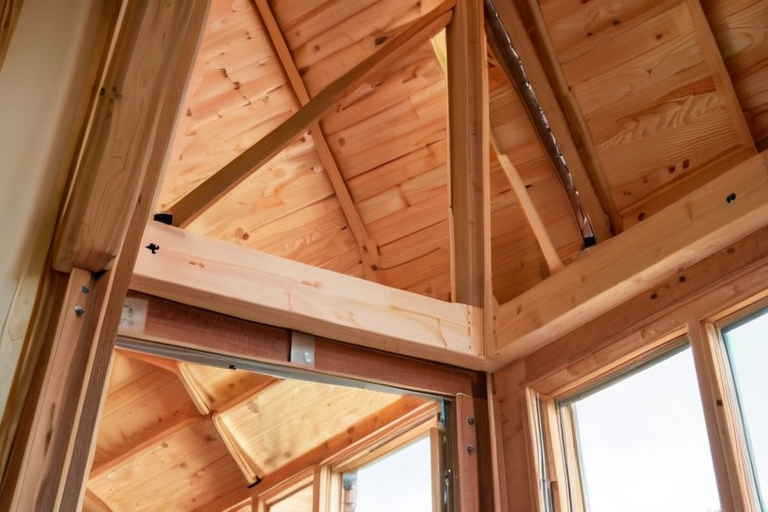

Схема 3: пространственные связи (крестовые и V-образные) с перехлёстом на смежные стены
Для углов и длинных пролётов применяют крестовые раскосы с выходом на перпендикулярную стену и V-образные связи от верхней обвязки к временному анкеру в грунте или к нижней обвязке. Такая схема обеспечивает жёсткость в двух плоскостях и особенно полезна на открытых площадках.
Материалы: доска 50×100, металлические уголки, регулируемые подкосы. Крестовые связи ставятся на углах здания, V-образные — по длинным стенам с шагом 3–4 м. Важно, чтобы связи работали на растяжение и сжатие, поэтому крепёж должен быть затянут без люфта.
Плюсы: максимальная жёсткость, устойчивость к ветру. Минусы: сложнее монтаж, требуется место снаружи, больше материалов.
Схема 4: регулируемые телескопические подкосы и струбцины
Быстросъёмное и многоразовое решение для профессиональных бригад. Строительные подкосы с регулировкой длины крепятся к обвязке и к временным анкерам или балласту. Шаг установки — через 2–3 стойки, угол 45–60°. Струбцины используют для быстрой фиксации перед затяжкой.
Плюсы: скорость, точность, многоразовость. Минусы: стоимость, ограниченная длина подкоса, необходимость ровной площадки для балласта.
Сравнительная таблица и чек-лист монтажа временных раскосов
| Схема | Материалы | Шаг | Углы | Крепёж | Трудоёмкость | Эффективность против «игры» | Ограничения |
|---|---|---|---|---|---|---|---|
| Диагональные раскосы | Доска 25×100 или 50×100 | Через 2–3 стойки | 45–60° | Гвозди 90–120 мм, саморезы | Низкая | Высокая | Мешает проходам и монтажу перекрытия |
| Горизонтальные распорки и укосины | Доска 25×100 или 50×100 | 1,5–2 м | 45° для укосин | Гвозди, саморезы | Средняя | Средняя | Требует точной подгонки, слабее против кручения |
| Пространственные связи | Доска 50×100, уголки, подкосы | 3–4 м по длинным стенам | 45° и V-образно | Болты, саморезы, уголки | Высокая | Максимальная | Сложнее монтаж, нужно место снаружи |
| Телескопические подкосы | Металлические подкосы, струбцины | Через 2–3 стойки | 45–60° | Шарнирные крепления | Низкая | Высокая | Стоимость, ограниченная длина |
Чек-лист монтажа:
- Проверьте геометрию каркаса: диагонали, вертикальность стоек, горизонтальность обвязки.
- Разметьте точки установки связей с учётом шага и углов.
- Установите угловые связи первыми — они задают жёсткость всей системе.
- Добавьте промежуточные раскосы или распорки, двигаясь от углов к середине.
- Проверьте жёсткость: нажмите на обвязку в середине пролёта — смещение должно быть минимальным.
- Демонтируйте временные связи после укладки и закрепления балок перекрытия.
Типичные ошибки: слишком редкий шаг связей, слабый крепёж без учёта расщепления, отсутствие угловых связей, крепление только к одной стойке без распределения усилия.
Вопросы читателей
Можно ли использовать только горизонтальные распорки без диагоналей?
Да, если пролёт короткий и каркас закрыт от ветра. Но против кручения и раскачивания горизонтальные распорки слабее, поэтому на углах всё равно нужны диагональные или пространственные связи.
Какой крепёж лучше: гвозди или саморезы?
Для временных связей подходят оба варианта. Гвозди быстрее, но могут расщеплять доску при забивке под углом. Конструкционные саморезы дают более предсказуемое соединение и легче демонтируются.
Нужно ли снимать временные раскосы после монтажа перекрытия?
Да, временные связи снимаются после того, как перекрытие закреплено и воспринимает нагрузки. Если оставить их, они могут мешать отделке и создавать мостики холода.
Что делать, если обвязка играет даже с раскосами?
Проверьте крепёж: возможно, есть люфт в узлах или недостаточное количество связей. Добавьте угловые пространственные связи и увеличьте сечение раскосов до 50×100 мм.
