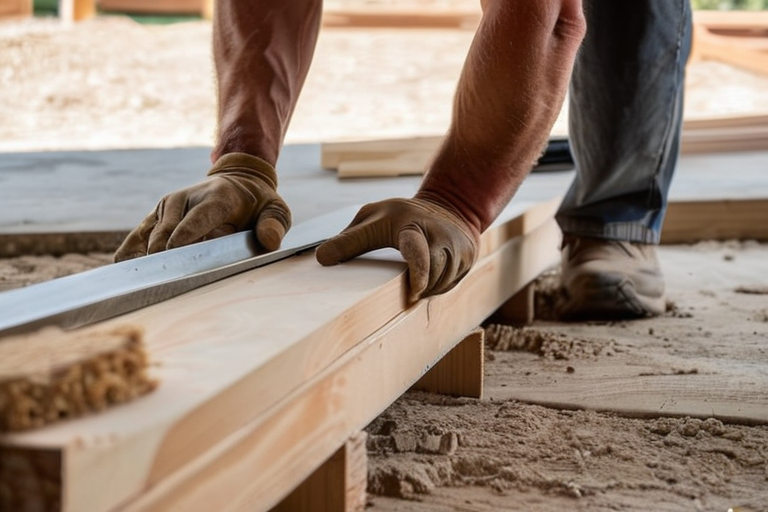

Выравнивание обвязки на столбчатом фундаменте: пошаговая инструкция с подкладками и регулировкой

Выравнивание обвязки на столбчатом фундаменте выполняют двумя основными способами: укладкой прочных подкладок под обвязку при перепаде до 20–30 мм либо регулировкой высоты столбов винтовыми опорами и шпильками. Сначала лазерным нивелиром или гидроуровнем фиксируют разницу высот всех столбов, затем выбирают метод по величине перепада и материалу обвязки. Подкладки ставят только из влагостойких и прочных материалов, а после выравнивания обязательно проверяют горизонт, диагонали и затяжку крепежа.

Как измерить перепад столбчатого фундамента и определить допустимые отклонения

До начала работ нужно получить точную картину: где столбы выше, где ниже и насколько. Ошибка в замере приводит к тому, что обвязку приходится переделывать. Используйте лазерный нивелир — он даёт видимую плоскость на всех столбах сразу. Если прибора нет, подойдёт гидроуровень или маячный шнур, натянутый по двум крайним точкам.

Порядок диагностики:

1. Выберите самый высокий столб и примите его за базовую отметку.
2. Установите лазерный уровень так, чтобы луч попадал на все оголовки, или натяните шнур между двумя крайними столбами по уровню.
3. Измерьте рулеткой расстояние от плоскости луча (шнура) до каждого оголовка.
4. Запишите значения в таблицу или схему: номер столба, высота от базовой отметки, расстояние между столбами.
5. Определите максимальный перепад — разницу между самым высоким и самым низким столбом.

Допустимые отклонения зависят от материала обвязки и типа здания. Для деревянного бруса и металлического прогона критичны перепады более 10–15 мм на смежных столбах: они вызывают изгиб, скрип и перекос стен. Если разница до 20–30 мм, обычно достаточно подкладок. При перепаде более 30–50 мм рассматривают подливку или регулировку высоты столбов. Точные нормативы для конкретного проекта уточняйте в проектной документации: единого значения для всех случаев нет.

Игнорировать перепад даже в 2–3 см нельзя: обвязка ляжет с уклоном, лаги и стены получат неравномерную нагрузку, а кровля может пойти волной. На этапе диагностики также проверьте вертикальность столбов и состояние оголовков.

Выбор способа выравнивания: подкладки, регулировочные элементы или подливка

Способ выбирают по величине перепада, материалу обвязки, весу дома и условиям эксплуатации. Ниже — сравнительная таблица решений.

Способ	Перепад	Материал обвязки	Плюсы	Ограничения
Подкладки из влагостойкой фанеры, металла, полимерных пластин	до 20–30 мм	дерево, металл	быстро, без мокрых процессов	требует прочных материалов и фиксации; не любит точечных нагрузок
Регулировочные винтовые опоры, шпильки	до 50–100 мм	металл, иногда дерево	плавная регулировка, повторяемость	нужны закладные и защита резьбы; ограничена несущая способность
Подливка ЦПС или бетоном	от 30 мм	любой	жёсткая опора, распределение нагрузки	мокрый процесс, время набора прочности, риск усадки

Подкладки подходят для малых перепадов и лёгких построек. Винтовые опоры удобны, если столбы уже имеют закладные шпильки или их можно установить. Подливка — вариант для больших неровностей, но требует выдержки до набора прочности и точной опалубки. Не смешивайте методы без необходимости: например, подкладки поверх свежей подливки недопустимы.

Подготовка столбов и обвязки перед выравниванием

Долговечность выравнивания зависит от подготовки. С оголовков удаляют бетонную крошку, пыль, остатки старой гидроизоляции. Если рубероид порван, его заменяют: гидроизоляция защищает дерево и металл от капиллярной влаги. Для деревянной обвязки обязательна антисептическая обработка, для металла — грунт по металлу.

• Проверьте закладные анкеры и шпильки: ослабленные замените, ржавые очистите и обработайте.
• Восстановите гидроизоляционный слой: рубероид, битумная мастика или полимерная мембрана — по проекту.
• Обработайте деревянные элементы антисептиком и огнебиозащитой, металлические — антикоррозийным грунтом.
• Уберите мусор и выровняйте площадку вокруг столбов для удобства работ.

Не укладывайте подкладки на грязную или влажную поверхность: это снижает трение и ускоряет гниение. Если столбы имеют трещины или разрушенные оголовки, сначала отремонтируйте их ремонтным составом, затем выравнивайте.

Пошаговое выравнивание обвязки подкладками

Это самый частый сценарий при перепаде до 20–30 мм. Работайте последовательно, контролируя уровень на каждом этапе.

1. Установите лазерную плоскость или натяните маячный шнур на нужной отметке — обычно по самому высокому столбу.
2. Подберите подкладки: влагостойкая фанера, металлические пластины, полимерные прокладки. Толщина подбирается послойно, но не более 2–3 слоёв без жёсткой фиксации.
3. Уложите подкладки на гидроизоляцию, распределяя их по площади оголовка, а не в одну точку.
4. Зафиксируйте подкладки к столбу и обвязке: крепёж, клей, стопорение. Мягкие и гниющие материалы запрещены.
5. Уложите обвязку и проверьте уровень. При необходимости добавьте или уберите прокладки.
6. Убедитесь, что нет зазоров и качания. Для деревянного бруса используйте прокладки из влагостойкой фанеры, для швеллера — металлические пластины.

После выравнивания подкладками обязательно закрепите обвязку к столбам анкерами или шпильками. Если подкладка выступает за край оголовка, она работает на излом — это недопустимо.

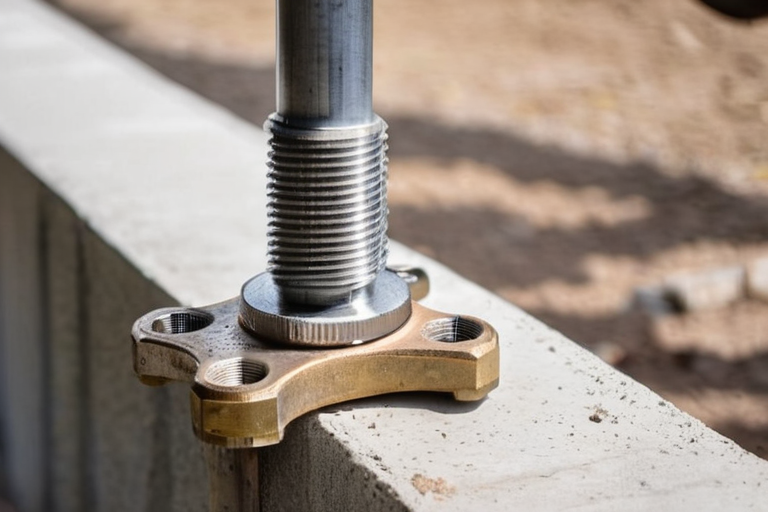

Регулировка высоты столбов и обвязки винтовыми опорами

Если столбы имеют регулируемые опоры или закладные шпильки, выравнивание выполняют без подкладок. Винтовые домкраты и регулировочные гайки позволяют плавно менять высоту.

Порядок действий:

• Начните с самого высокого столба — он задаёт базовую отметку.
• Ослабьте контргайку и вращайте регулировочную гайку, поднимая или опуская опору.
• Контролируйте уровень лазером или гидроуровнем после каждого изменения.
• После выравнивания затяните контргайки и нанесите резьбовой герметик или защитную смазку.

Ограничения метода: пределы регулировки обычно не превышают 50–100 мм, несущая способность зависит от диаметра шпильки, а резьба требует защиты от коррозии. Не пытайтесь регулировать столбы под полной нагрузкой дома — это опасно.

Монтаж обвязки на выровненные столбы

После выравнивания укладывают обвязочный брус или металлический прогон. Соединения по длине и в углах выполняют врубками, накладками, сваркой или крепежом. Крепление к столбам — анкерами, шпильками, болтами; шаг и глубина зависят от проекта и материала.

Проверьте горизонт, диагонали и отсутствие прогибов. Диагонали измеряют рулеткой: разница не должна превышать 5–10 мм на 10 м. Если обвязка деревянная, между ней и столбами обязательно оставляют гидроизоляцию.

Ошибки, которые приводят к перекосу обвязки, и как их избежать

• Использование мягких и гниющих подкладок, необработанной древесины — приводит к просадке и гниению.
• Выравнивание только по одному краю без контроля плоскости — обвязка перекашивается.
• Отсутствие гидроизоляции между подкладками и обвязкой — влага разрушает материалы.
• Перегрузка отдельных столбов и неравномерная подливка — вызывает трещины и перекос.
• Игнорирование сезонных подвижек и пучения грунта — даже ровная обвязка может искривиться.

Чтобы избежать ошибок, ведите схему выравнивания и проверяйте уровень после каждого этапа. Не используйте подкладки там, где нужна подливка или замена столба.

Контроль качества и защита выровненной обвязки

После монтажа проверьте уровень, диагонали, зазоры и затяжку крепежа. Подкладки и обвязку защитите от влаги, грызунов и коррозии: дерево обработайте антисептиком и огнебиозащитой, металл — грунтом и краской.

Периодически осматривайте обвязку и подтягивайте крепёж. Если заметили просадку или перекос, устраните причину до начала отделки. Для влажных зон и зон прямого попадания воды гидроизоляцию выполняйте по проекту, не заменяя её универсальным составом.

Частые вопросы

Можно ли выравнивать обвязку деревянными подкладками?

Да, но только влагостойкими и обработанными антисептиком. Обычная древесина быстро загнивает, особенно в условиях повышенной влажности.

Какой перепад считается критическим для столбчатого фундамента?

Для деревянной и металлической обвязки критичны перепады более 10–15 мм на смежных столбах. При разнице более 30 мм подкладки обычно не применяют.

Нужна ли гидроизоляция между подкладками и обвязкой?

Да, это обязательный слой. Он предотвращает капиллярное увлажнение дерева и коррозию металла.

Можно ли выровнять обвязку без демонтажа?

В большинстве случаев да, если перепад небольшой. При значительных отклонениях может потребоваться частичный демонтаж и подливка.
